🌐 Simulation d'un Réseau Informatique

Découvrez la construction et le fonctionnement des réseaux informatiques grâce au logiciel Filius, un simulateur puissant pour comprendre les échanges de données.

🎯 Objectif de l'activité

Maîtriser la création de réseaux et sous-réseaux en simulant le comportement des paquets de données avec le logiciel Filius.

🔧 Approche du logiciel Filius

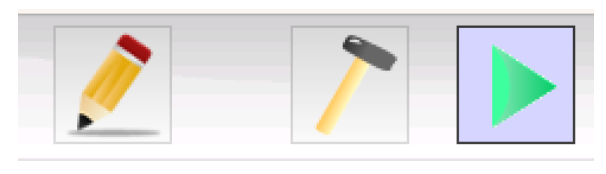

💡 Le logiciel Filius possède 3 modes de fonctionnement :

✏️

Annotation

Permet d'annoter le schéma réseau pour une meilleure compréhension

🔨

Construction

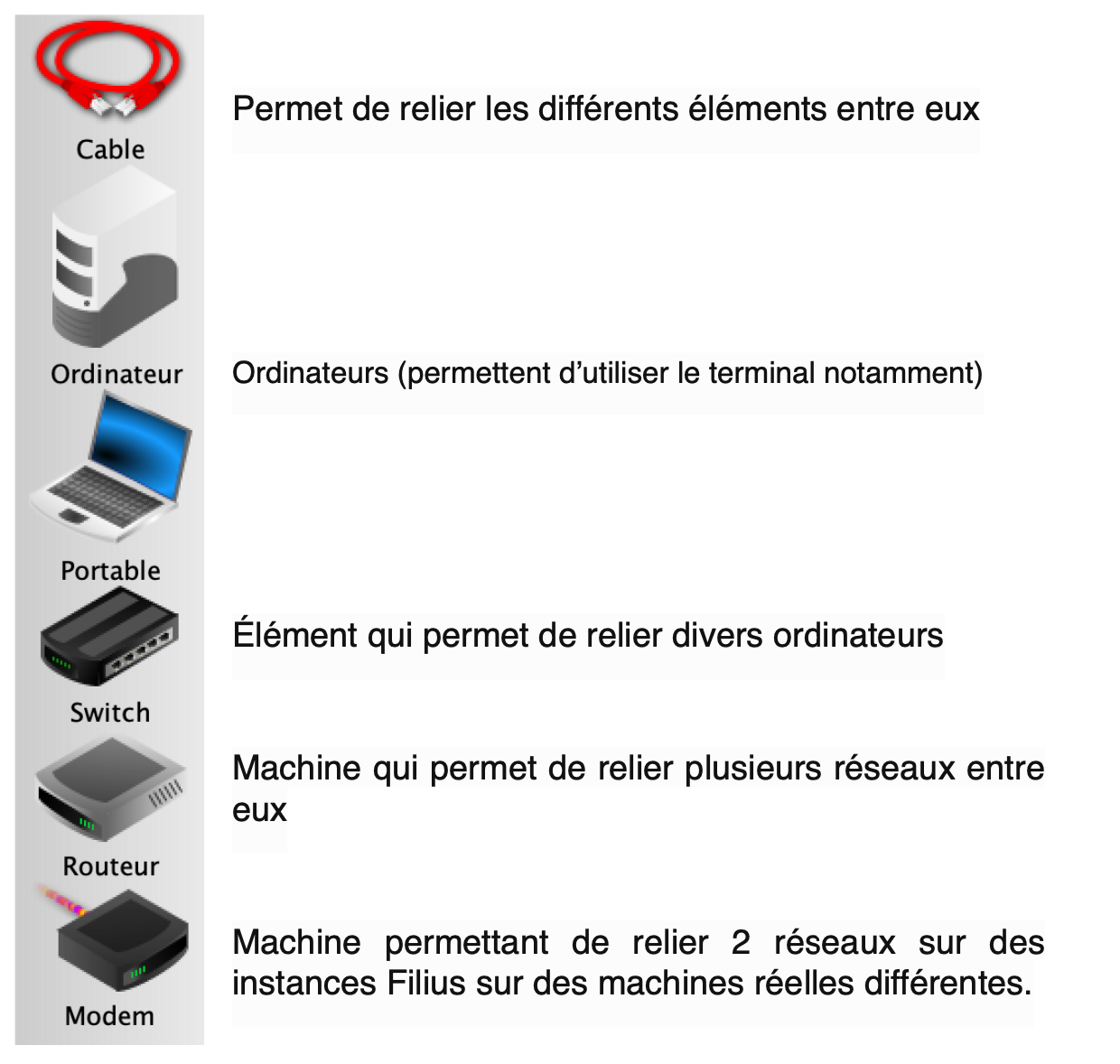

Permet d'ajouter des éléments (ordinateurs, routeurs, câbles) sur le schéma

▶️

Lecture

Permet d'utiliser la simulation pour étudier les échanges de données en temps réel

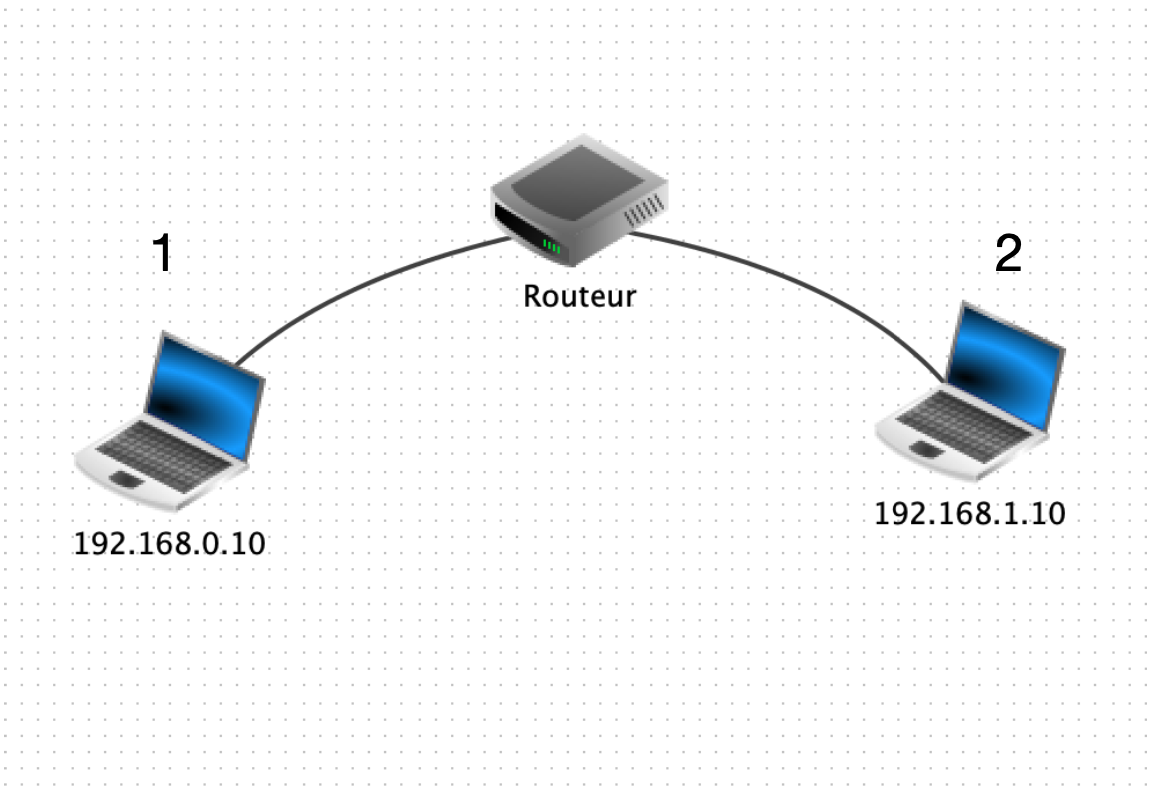

🏗️ Construction d'un réseau simple

1. Quels sont les éléments de ce réseau ?

2. À quoi sert le routeur dans cette configuration ?

3. Dans quels réseaux sont les ordinateurs 1 et 2 ?
(Indication : pour les 2 réseaux, la partie réseau est définie sur 3 octets)

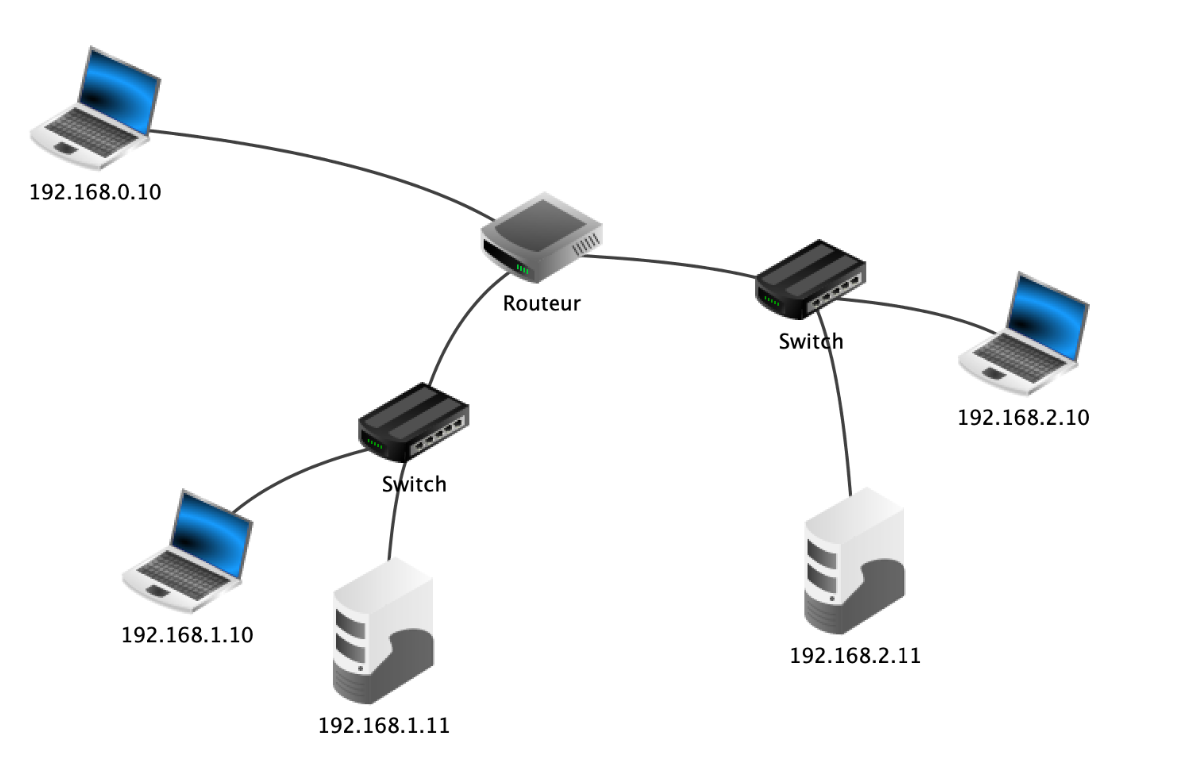

🚀 Un réseau plus étoffé

📈 Évolution : Après avoir compris le fonctionnement de base de Filius, nous allons maintenant étoffer le réseau précédent pour une configuration plus complexe.

1. À quelle propriété du routeur faut-il veiller pour réaliser ce schéma ?

2. Réaliser le schéma ci-dessus en utilisant le mode construction de Filius.

🎯 Objectif pratique

Cette activité vous permettra de comprendre concrètement comment les routeurs interconnectent différents réseaux et gèrent le routage des paquets de données.
